屋根材ロール成型機 雪止横葺成型機
- ポピュラ－な構造用外壁材で、働き幅を従来型より広め原板幅を最大限利用し経済性を高めたマシンです。
- 成型面が、フラット、角リブ、丸リブと３種類の成型が出来ます。
Siding LineUP

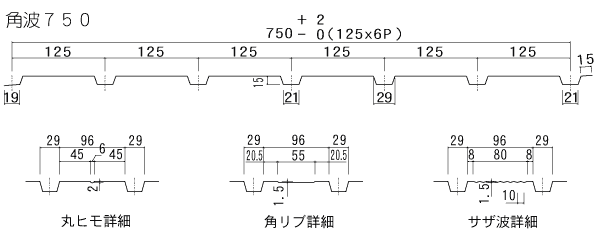

角波750
SIZE FORM
性能表
| 機械名称 | 角波750 | |||
|---|---|---|---|---|
| 機械形式 | K-914750015H | 軸受メタル | 鋼板ﾒﾀﾙ | |
| 図面No | K-914750015AADK | 駆動方式 | ﾛｰﾗｰﾁｪｰﾝ RS-80 | |
| 働き巾 | 750 mm | 駆動モータ | AC200V 7.5 kW | |
| 原板巾 | 914 mm | モータ駆動 | ｲﾝﾊﾞｰﾀｰ駆動 | |
| 成型板厚 | 0.27～0.5 mm MAX | 成型速度 | 5～30 m/min | |
| 成型段数 | 27段 (平ﾘﾌﾞ1段含む) | 機械寸法 | 全 長 | 9,750 mm |
| ロール材質 | S45C | 全 巾 | 1,290 mm | |
| ロール表面 | ﾊｰﾄﾞｸﾛﾑﾒｯｷ | 全 高 | 920 mm | |
| ロール径、パス径 | Φ127 mm | ﾃｰﾌﾞﾙ高 | 680 mm | |
| シャフト径 | Φ75～Φ80 mm | 重 量 | 9,800 kg | |
| シャフト軸受径 | Φ55～Φ70 mm | 備 考 | ||
