屋根材ロール成型機 横葺成型機

  • あらゆる屋根に使用されてきた汎用タイプの横葺成型マシンです。横葺180/230兼用機は2種類の働き幅を加工出来るマシンです。
  • ハゼが低く施工性の良い200mm働きのアポロル-フも用意いたしました。

Yokobuki Roof LineUp

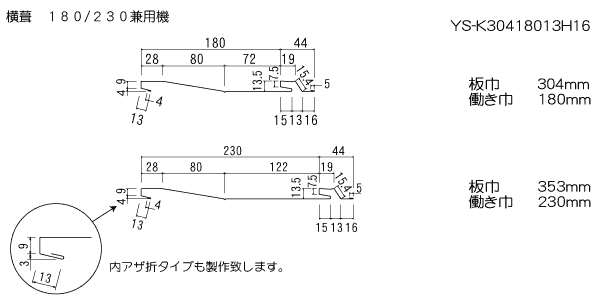

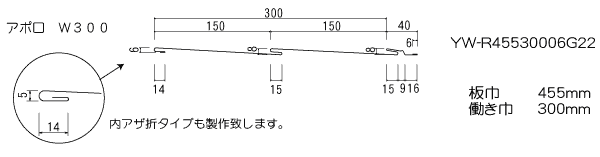

横葺 180/230兼用機 標準用・業務用 | アポロル-フ | アポロ W300

SIZE FORM

機械仕様

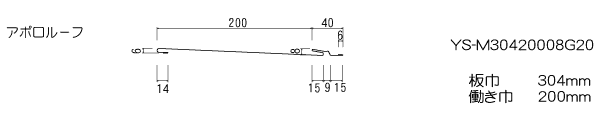

機械名称 アポロルーフ
形式 YS-M30420008G20
図面No YS-M30420008CA
働き巾 200mm
原板巾 304mm
成型板厚 0.6mmMAX
成型段数 20段
ロール材質 S45C
ロール表面 ハードクロムメッキ
ロール径、パス径 Φ105mm
シャフト径 Φ50mm
シャフト軸受径 Φ40mm
軸受メタル 鋼板メタル
駆動方式 ローラーチェーン RS-60
駆動モータ AC 200V 2.2Kw
モータ駆動 インバーター制御
成型速度 5~30 m/min
機械寸法 全長 5,520 mm
全巾 660 mm
全高 780 mm
テーブル高 600 mm
重量 2,200 kg
備  考

SIZE FORM

機械仕様

機械名称 特殊蟻掛380/15 特殊蟻掛400/15 特殊蟻掛455/25,標準 特殊蟻掛455/25,業務 特殊立平380/20 特殊立平400/20 特殊立平455/25,標準 特殊立平455/25,業務
形式 HA-H50038015H14 HA-H53040015H14 HA-H61045525H14 HA-H61045525G21 HF-H50038020G16 HF-H53040020G16 HF-H61045525H12 HF-H61045525G16
図面No HA-H50038015AA HA-H53040015AA HA-H61045525AA HA-H61045525AA HF-H50038020AA HF-H53040020AA HF-H61045525AA HF-H61045525AA
働き巾 380mm 400mm 455mm 380mm 400mm 455mm
原板巾 500mm 530mm 610mm 500mm 530mm 610mm
成型板厚 0.4mmMAX 0.4mmMAX 0.4mmMAX 0.4mmMAX 0.4mmMAX 0.4mmMAX 0.4mmMAX
成型段数 14段 14段 14段 21段 16段 16段 12段 16段
ロール材質 S45C S45C S45C S45C S45C S45C
ロール表面 ハードクロムメッキ ハードクロムメッキ ハードクロムメッキ ハードクロムメッキ ハードクロムメッキ ハードクロムメッキ
ロール径、パス径 Φ85mm Φ85mm Φ85mm Φ105mm Φ105mm Φ105mm Φ85mm Φ105mm
シャフト径 Φ35mm Φ35mm Φ35mm Φ40mm Φ40mm Φ40mm Φ35mm Φ40mm
シャフト軸受径 Φ30mm Φ30mm Φ30mm Φ30mm Φ30mm Φ30mm Φ30mm Φ30mm
軸受メタル オリジナルメタル オリジナルメタル オリジナルメタル オリジナルメタル オリジナルメタル オリジナルメタル オリジナルメタル
駆動方式 ローラーチェーン RS-50 ローラーチェーン RS-50 ローラーチェーン RS-50 ローラーチェーン RS-50 ローラーチェーン RS-50 ローラーチェーン RS-50
駆動モータ AC 200V 1.5Kw AC 200V 1.5Kw AC 200V 1.5Kw AC 200V 2.2Kw AC 200V 1.5Kw AC 200V 1.5Kw AC 200V 2.2Kw
モータ駆動 3点押ボタンスイッチ 3点押ボタンスイッチ 3点押ボタンスイッチ インバーター制御 3点押ボタンスイッチ 3点押ボタンスイッチ 3点押ボタンスイッチ
成型速度 20 m/min 20 m/min 20 m/min 5~30 m/min 20 m/min 20 m/min 20 m/min
機械寸法 全長 4,680 mm 4,680 mm 4,860 mm 6,600 mm 5,290 mm 5,290 mm 4,010 mm 5,600 mm
全巾 800 mm 850 mm 900 mm 900 mm 750 mm 800 mm 850 mm 850 mm
全高 880 mm 880 mm 880 mm 920 mm 850 mm 850 mm 850 mm 900 mm
テーブル高 650 mm 650 mm 650 mm 650 mm 650 mm 650 mm 650 mm 650 mm
重量 1,500 kg 1,600 kg 1,800 kg 2,800 kg 2,200 kg 2,400 kg 1,700 kg 2,500 kg

SIZE FORM

機械仕様

機械名称 フジサンルーフ オーバールーフ カバー瓦棒 フジラップ カバー立平,標準 カバー立平,業務 カバー蟻掛,標準 カバー蟻掛,業務
形式 OK-O53042052G20 OK-O53042015G22 OK-O45542040G8 OF-H45540015H8 OF-H45540015G8 OF-A53045515H10 OF-A53045515H13
図面No OK-O53042052AA OK-O53042015AA OK-O45542040AA OF-H45540015AA OF-H45540015AA OF-A53045515AA OF-A53045515AA
働き巾 420mm 420mm 420mm 400mm 455mm
原板巾 530mm 530mm 455mm 455mm 530mm
成型板厚 0.4mmMAX 0.4mmMAX 0.4mmMAX 0.4mmMAX 0.4mmMAX
成型段数 20段 22段 8段 8段 10段 13段
ロール材質 S45C S45C S45C S45C S45C
ロール表面 ハードクロムメッキ ハードクロムメッキ ハードクロムメッキ ハードクロムメッキ ハードクロムメッキ
ロール径、パス径 Φ85~Φ127mm Φ105~Φ120mm Φ105mm Φ85mm Φ105mm Φ85mm Φ105mm
シャフト径 Φ40mm Φ40mm Φ40mm Φ35mm Φ40mm Φ35mm Φ40mm
シャフト軸受径 Φ30mm Φ30mm Φ30mm Φ30mm Φ30mm Φ30mm Φ30mm
軸受メタル オリジナルメタル オリジナルメタル オリジナルメタル オリジナルメタル オリジナルメタル
駆動方式 ローラーチェーン RS-50 ローラーチェーン RS-50 ローラーチェーン RS-50 ローラーチェーン RS-50 ローラーチェーン RS-50
駆動モータ AC 200V 2.2Kw AC 200V 2.2Kw AC 200V 1.5Kw AC 200V 0.75Kw AC 200V 0.75Kw AC 200V 1.5Kw
モータ駆動 インバーター制御 インバーター制御 3点押ボタンスイッチ 3点押ボタンスイッチ 3点押ボタンスイッチ
成型速度 5~30 m/min 5~30 m/min 20 m/min 20 m/min 20 m/min
機械寸法 全長 6,100 mm 6,450 mm 2,430 mm 2,230 mm 2,230 mm 2,680 mm 3,900 mm
全巾 850 mm 800 mm 1,130 mm 700 mm 720 mm 780 mm 800 mm
全高 900 mm 850 mm 910 mm 800 mm 850 mm 820 mm 850 mm
テーブル高 650 mm 650 mm 700 mm 650 mm 650 mm 650 mm 650 mm
重量 3,000 kg 3,200 kg 1,500 kg 500 kg 800 kg 700 kg 1,300 kg
備考 三種兼用タイプ
キャップ原板 107mm
吊子原板 117mm
