外壁材ロール成型機 特殊K型スパンドレル成型機
- 広く愛用されてきたKスパンを、幅広いニ－ズに応え特殊な形状を持った特殊K型スパン成型マシンです。
Special K Supan LineUP

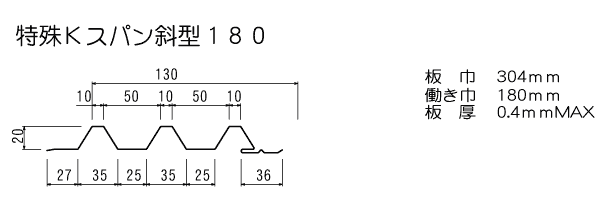

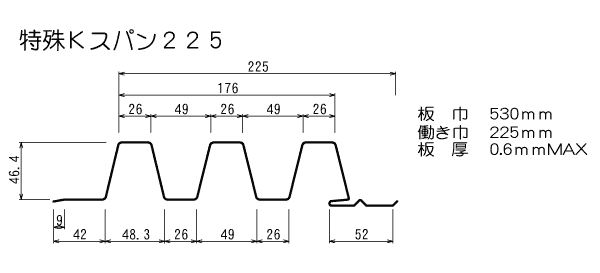

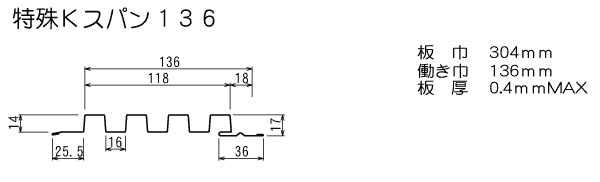

特殊Kスパン136｜特殊Kスパン斜型180｜特殊Kスパン225｜特殊丸型Kスパン180
SIZE FORM
機械仕様
| 機械名称 | 特殊Kスパン136 | 特殊Kスパン225 | 特殊Kスパン斜型180 | 特殊丸型Kスパン180 |
| 形式 |
KZ-S30413614G31 |
KZ-S53022545G34 |
KZ-S30418020G30 |
KZ-S30418016G31 |
| 図面No |
KZ-S30413614AA |
KZ-S53022545AA |
KZ-S30418020AA |
KZ-S30418016BB |
| 働き巾 |
136mm |
225mm |
180mm |
180mm |
| 原板巾 |
304mm |
530mm |
304mm |
304mm |
| 成型板厚 |
0.6mmMAX |
0.6mmMAX |
0.4mmMAX |
0.4mmMAX |
| 成型段数 |
31段 |
34段 |
31段 |
31段 |
| ロール材質 |
S45C |
S45C |
S45C |
S45C |
| ロール表面 |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
| ロール径、パス径 |
Φ115mm |
Φ160mm |
Φ115mm |
Φ115mm |
| シャフト径 |
Φ50mm |
Φ75mm |
Φ50mm |
Φ50mm |
| シャフト軸受径 |
Φ40mm |
Φ60mm |
Φ40mm |
Φ40mm |
| 軸受メタル |
鋼板ﾒﾀﾙ |
鋼板ﾒﾀﾙ |
鋼板ﾒﾀﾙ |
鋼板ﾒﾀﾙ |
| 駆動方式 |
ﾛｰﾗｰﾁｪｰﾝ RS-60 |
ﾛｰﾗｰﾁｪｰﾝ RS-80 |
ﾛｰﾗｰﾁｪｰﾝ RS-60 |
ﾛｰﾗｰﾁｪｰﾝ RS-60 |
| 駆動モータ |
AC 200V 3.7kW |
AC 200V 7.5kW |
AC 200V 3.7kW |
AC 200V 3.7kW |
| モータ駆動 |
ｲﾝﾊﾞｰﾀｰ制御 |
ｲﾝﾊﾞｰﾀｰ制御 |
ｲﾝﾊﾞｰﾀｰ制御 |
ｲﾝﾊﾞｰﾀｰ制御 |
| 成型速度 |
5～30 m/min |
5～30 m/min |
5～30 m/min |
5～30 m/min |
| 機械寸法 | 全長 |
9,200 mm |
15,410 mm |
9,200 mm |
9,200 mm |
| 全巾 |
750 mm |
1,124 mm |
750 mm |
750 mm |
| 全高 |
880 mm |
1,150 mm |
880 mm |
880 mm |
| ﾃｰﾌﾞﾙ高 |
650 mm |
800 mm |
650 mm |
650 mm |
| 重量 |
4,000 kg |
8,000 kg |
4,000 kg |
4,000 kg |
| 備考 |
|
|
|
|
