大型ロール成型機 ルーフデッキ成型機
- 小、中型向け折板構造材で経済性
- 合理性から古くから愛用されてきたタイプです。
- 吊ロ－ルにより断熱材付きの材料も容易に成型が出来ます。
- オートカム方式の幅矯正装置付もご用意いたしました。
Roof Deck LineUp

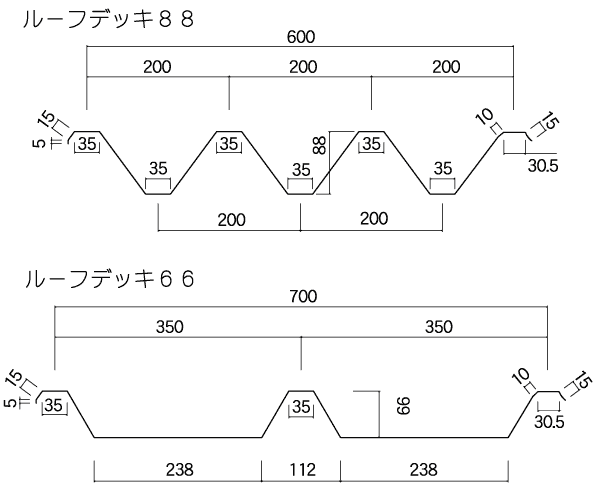

ルーフデッキ88／ルーフデッキ66
SIZE FORM
性能表
| 機械名称 | ルーフデッキ88 | ルーフデッキ66 |
|---|
| 機械形式 |
AS-R91460088H |
AS-R91470066H |
| 図面No |
AS-R914600088AA |
AS-R91470066AA |
| 働き巾 |
600 mm |
700 mm |
| 原板巾 |
914 mm |
914 mm |
| 成型板厚 |
0.6～1.0 mm MAX |
0.6～1.0 mm MAX |
| 成型段数 |
21段 |
18段 |
| ロール材質 |
S45C |
S45C |
| ロール表面 |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
| ロール径、パス径 |
Φ145 mm |
Φ145 mm |
| シャフト径 |
Φ85 mm |
Φ85 mm |
| シャフト軸受径 |
Φ70 mm |
Φ70 mm |
| 軸受メタル |
鋼板ﾒﾀﾙ |
鋼板ﾒﾀﾙ |
| 駆動方式 |
ﾛｰﾗｰﾁｪｰﾝ RS-80 |
ﾛｰﾗｰﾁｪｰﾝ RS-80 |
| 駆動モータ |
AC200V 7.5 kW |
AC200V 7.5 kW |
| モータ駆動 |
ｲﾝﾊﾞｰﾀｰ駆動 |
ｲﾝﾊﾞｰﾀｰ駆動 |
| 成型速度 |
5～30 m/min |
5～30 m/min |
| 機械寸法 | 全 長 |
12,120 mm |
9,200 mm |
| 全 巾 |
1,300 mm |
1,300 mm |
| 全 高 |
930 mm |
930 mm |
| ﾃｰﾌﾞﾙ高 |
700 mm |
700 mm |
| 重 量 |
10,000 kg |
8,000 kg |
