大型ロール成型機 ハゼ折板成型機
- 折板構造材ではオ－ソドックスな汎用タイプでもっともポピュラ－な製品です。
- 働き巾の異なる２タイプを用意致しました。
- 吊ロ－ルにより断熱材付きの材料も容易に成型が出来ます。
Seppan Roof LineUp

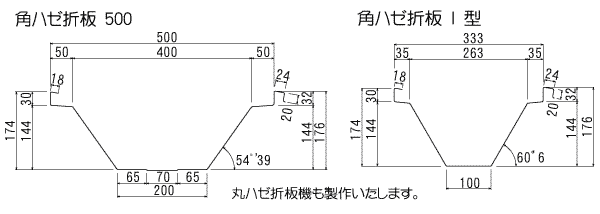

角ハゼ折板500／角ハゼ折板333
SIZE FORM
性能表
| 機械名称 | 角ハゼ折板500 | 角ハゼ折板333 |
| 機械形式 |
AS-K762500144H |
AS-K610333144H |
| 図面No |
AS-K762500144AB |
AS-K610333144AB |
| 働き巾 |
500 mm |
333 mm |
| 原板巾 |
762 mm |
610 mm |
| 成型板厚 |
0.6～1.0 mm MAX |
0.6～1.0 mm MAX |
| 成型段数 |
18段 |
18段 |
| ロール材質 |
S45C |
S45C |
| ロール表面 |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
| ロール径、パス径 |
Φ136 mm |
Φ136 mm |
| シャフト径 |
Φ80 mm |
Φ80 mm |
| シャフト軸受径 |
Φ70 mm |
Φ70 mm |
| 軸受メタル |
鋼板ﾒﾀﾙ |
鋼板ﾒﾀﾙ |
| 駆動方式 |
ﾛｰﾗｰﾁｪｰﾝ RS-100 |
ﾛｰﾗｰﾁｪｰﾝ RS-100 |
| 駆動モータ |
AC200V 7.5 kW |
AC200V 7.5 kW |
| モータ駆動 |
ｲﾝﾊﾞｰﾀｰ駆動 |
ｲﾝﾊﾞｰﾀｰ駆動 |
| 成型速度 |
5～30 m/min |
5～30 m/min |
| 機械寸法 | 全 長 |
11,450 mm |
11,450 mm |
| 全 巾 |
1,040 mm |
940 mm |
| 全 高 |
1,160 mm |
1,160 mm |
| ﾃｰﾌﾞﾙ高 |
690 mm |
690 mm |
| 重 量 |
11,000 kg |
10,000 kg |
