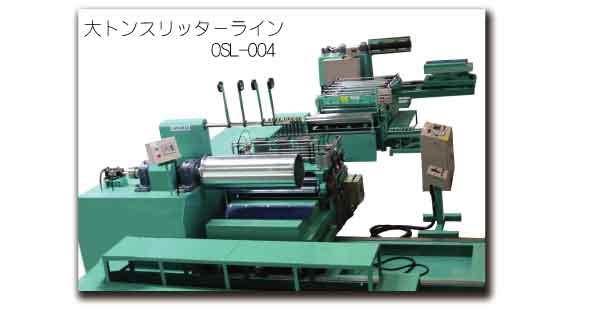

大トンスリッターライン

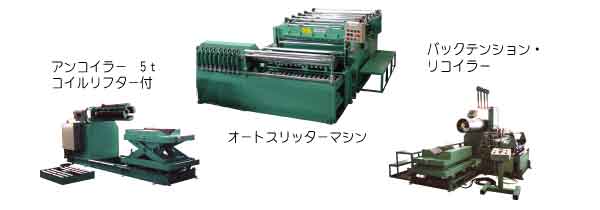

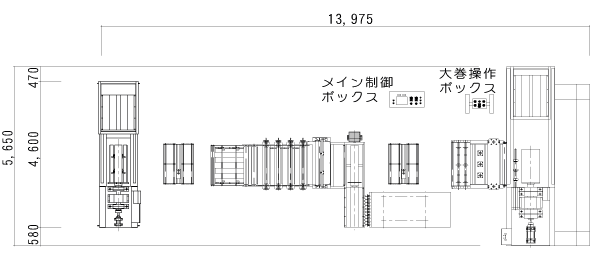

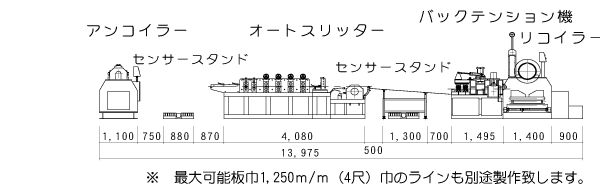

アンコイラ－・オ－トスリッタ－マシン・バックテンション機 ・リコイラ－から成立つＵＣＨＩＤＡオリジナル最高峰マシン！
- 長尺のスリット、定尺切断、巻取りの作業を一連の動作を簡単操作の高性能マシンです。
- 従来のスリッタ－ラインに、バックテンション・高速リコイラ－を増設し半切コイルの巻取りを容易にしました。
- ボリュ－ムボタン１個でアンコイラ－からリコイラ－までのライン速度が制御出来ます。
- 従来のカッティング速度を2倍（従来機）まで高速化を計った、高速マシンです。
- スリット巾は必要に応じて、刃物上下ハンドルで容易に動き変寸が簡単操作です。
- 操作パネルは、見やすく、使いやすいタッチパネルを採用し操作性を向上させました。
アンコイラー
| 機種名 | 3.5tonﾀｲﾌﾟ | 5tonﾀｲﾌﾟ |
| コイル重量 |
3,500 kg MAX |
5,000 kg MAX |
| 最大可能板巾 |
1,100 mm MAX |
1,250 mm MAX |
| ドラム内径 |
Φ450～Φ520 |
Φ450～Φ520 |
| ドラム開閉 |
油圧式 1.5Kw |
油圧式 1.5Kw |
| メイン軸受 |
UCP-326 |
SD-534 |
| 駆動チェーン |
RS-100 |
RS-120 |
| 減速機 |
B-135 |
B-175 |
| トルクリミタ |
TL10-24 |
TL10-24 |
| 駆動モーター |
5.5Kw 防滴 |
7.5Kw 防滴 |
| 回転制御 |
ｲﾝﾊﾞｰﾀｰ制御 |
ｲﾝﾊﾞｰﾀｰ制御 |
| 操作ボックス |
ﾀｯﾁﾊﾟﾈﾙ |
ﾀｯﾁﾊﾟﾈﾙ |
| コイル押上能力 |
3,500 kg MAX |
5,000 kg MAX |
| コイル押上駆動 |
油圧ｼﾘﾝﾀﾞｰ式 |
油圧ｼﾘﾝﾀﾞｰ式 |
| コイル搬出構造 |
電動式 |
電動式 |
| リフター押上モータ |
2.2kW 開放ﾓｰﾀ |
3.7kW 開放ﾓｰﾀ |
| リフター移動モータ |
0.75kW ｷﾞｬｰﾄﾞﾓｰﾀ |
1.5kW ｷﾞｬｰﾄﾞﾓｰﾀ |
| リフター付き仕様 | 全長 |
4,600 mm |
5,000 mm |
| 全巾 |
1,100 mm |
1,200 mm |
| 全高 |
1,780 mm |
2,200 mm |
| 重量 |
3,500 kg |
4,000 kg |
オートスリッター
| 最大可能板巾 |
1,060 mm MAX |
| 切断能力 |
1.2 mm MAX |
| スリッター能力 |
0.8 mm MAX |
| 巻取能力 |
100 m MAX |
| 巻取速度 |
0～80 m/min |
| 寸法公差 |
+1-0 (3×6板切断時) mm |
| ピンチロール |
Φ137 × 1段 |
| ゲージロール |
Φ114.6 × 1段 |
| スリッター段数 |
Φ105 × 4段 |
| スリッター刃物 |
Φ182×14t×18組(SKD11材) |
| 切断機刃物 |
16t×60W×1,280L(SKD11材) |
| 巻取主軸 |
Φ85 mm |
| 巻取主軸軸受 |
UCP-217 |
| 巻取ドラム外径 |
Φ215 mm |
| 巻取ドラム拡縮 |
ｴｱｼﾘﾝﾀﾞｰ Φ200 1基 |
| 巻取テーブル上下 |
ｴｱｼﾘﾝﾀﾞｰ Φ50 1基 |
| コイル搬出能力 |
0.4t×1,060巾×100m巻 |
| コイル搬出構造 |
油圧ｼﾘﾝﾀﾞｰ Φ50 2基 |
| 駆動モータスリッター部 |
2.2kW 防滴 |
| 駆動モータ巻取部 |
2.2kW ﾍﾞｸﾄﾙﾓｰﾀ |
| 駆動モータ切断部 |
2.2kWﾌﾞﾚｰｷ付ｷﾞﾔﾄﾞﾓｰﾀ |
| 機械寸法 | 全長 |
4,460 mm |
| 全巾 |
3,000 mm |
| 全高 |
1,420 mm |
| ﾃｰﾌﾞﾙ高 |
1,020 mm |
| 重量 |
4,500 kg |
バックテンション機
| 最大可能板巾 |
1,060 mm MAX |
| 最大加圧 |
3,500 Kg MAX |
| ガイドローラー |
Φ80 上下 2段 |
| バウダーローラー |
Φ150 上下 1段 |
| 計測ローラー |
Φ114.59 1段 |
| 加圧駆動 |
ｴｱｼﾘﾝﾀﾞｰ Φ200 3基 |
| ガイドローラー駆動 |
ｴｱｼﾘﾝﾀﾞｰ Φ80 2基 |
| バウダーローラー駆動 |
ｴｱｼﾘﾝﾀﾞｰ Φ160 2基 |
| パウダーブレーキ |
PRB-10H |
| 圧力調整 |
ﾒｲﾝ 1個 ｻﾌﾞ3個 |
| パウダー加圧調整 |
ﾎﾞﾘｭｰﾑ調整 |
| 機械寸法 | 全長 |
1,600 mm |
| 全巾 |
1,500 mm |
| 全高 |
1,630 mm |
| 重量 |
2,800 kg |
リコイラー
| 最大可能板巾 |
1,060 mm MAX |
| 巻取重量 |
3,500 kg MAX |
| 巻取速度 |
70 m/min MAX |
| 巻取主軸 |
Φ160 SD-536 |
| 巻取ドラム外径 |
Φ508 |
| 巻取ドラム拡縮 |
油圧ｴｱｼﾘﾝﾀﾞｰ |
| 巻取板板押え |
電動式 4連 |
| コイル押上能力 |
3,500 Kg MAX |
| コイル押上駆動 |
3油圧ｼﾘﾝﾀﾞｰ式 |
| コイル搬出構造 |
電動式 |
| 巻取モータ |
30kW ﾍﾞｸﾄﾙﾓｰﾀ |
| 巻取板押えモータ |
0.4kWﾌﾞﾚｰｷ付ｷﾞﾔﾄﾞﾓｰﾀ |
| リフター押上モータ |
2.2kW 開放ﾓｰﾀ |
| リフター移動モータ |
0.75kW ｷﾞﾔﾄﾞﾓｰﾀ |
| 機械寸法 | 全長 |
5,650 mm |
| 全巾 |
1,400 mm |
| 全高 |
2,730 mm |
| 重量 |
4,500 kg |
